產品名稱： TIME1350相控陣超聲波檢測儀
上架時間：2022.10.16
品牌名稱：時代
售前咨詢：  400-860-1787
產品優勢：
• 全國博士后流動站
• 國內外市場占有率高
• 國內先進的儀器制造企業


1 新品簡介

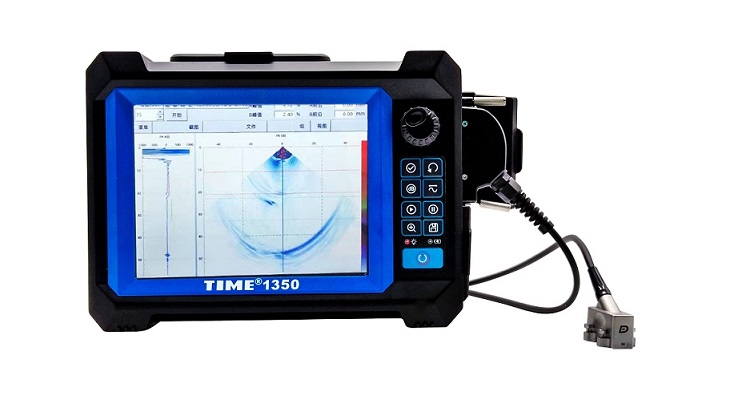

TIME1350 相控陣超聲檢測儀是公司首款相控陣超聲檢測儀。



儀器帶有 16 通道 64 陣元的相控陣超聲和 3 通道分時復用的常規超聲。相控陣超聲支持線掃、扇掃和實時全聚焦成像；高達 2ns 的相控延遲精度保障了成像質量；成像數據采用實時包絡處理，輔助多種圖像補償技術，成像效果優異。常規超聲通道支持 TOFD 檢測。



儀器配備 8.4 寸彩色液晶顯示屏，支持按鍵 + 撥輪 + 觸控多種操控；本機具備大容量存儲，可外擴 TF 卡存儲；具備以太網、 USB 、 HDMI 等接口，具備較強的數據處理、互聯互通、人機交互能力，具備良好的擴展性。



TIME1350 相控陣超聲檢測儀符合下列標準：
GB/T 42399.1-2023 無損檢測儀器 相控陣超聲設備的性能與檢驗 第 1 部分：儀器
ISO 18563.1-2022 無損檢測 相控陣超聲設備的性能與檢驗 第 1 部分：儀器

NBT 47013.15-2021 承壓設備無損檢測 第 15 部：相控陣超聲檢測



2 產品特點

•       便攜輕薄，功能強大

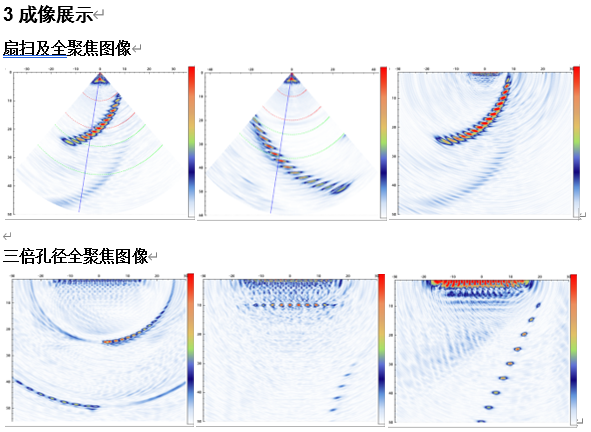

•       16 通道 64 陣元 的相控陣超聲檢測單元，可實現實時全聚焦成像
•       3 通道 的常規超聲單元，可實現 TOFD 檢測
•       2ns 相控延遲精度
•       相控陣成像采用實時包絡等多種圖像補償技術，成像效果優異
•       獨有的三倍孔徑功能，顯著提升空間分辨率
•       相控陣采用雙極性方波脈沖發射器




4 技術參數



基本規格
	產品外型尺寸（ mm ）	280x190x65
	電池類型	鋰離子充電電池， 11.1V
	電池工作時間（ h ）	5
	操控	按鍵 + 撥輪 + 觸摸
	防護等級	設計滿足 IP65
顯示及存儲
	顯示屏類型	彩色顯示屏，觸摸屏
	顯示屏尺寸	8.4 寸
	顯示屏分辨率	800x600
	存儲介質	SD 卡存儲或 USB 擴展存儲設備
輸入輸出
	USB 接口	4 個 USB2.0
	以太網	千兆 以太網
	視頻輸出	1 個 HDMI
	編碼器接口	2 軸正交編碼器
	數字輸入輸出	4 輸入 4 輸出
波束成型		PA	UT
	通道數	16	3 發射， 1 接收分時復用
	晶片數量	64	無效
	聚焦法則	512	無效
	發射延遲范圍	0~16us ，步距 2ns	無效
	接收延遲范圍	0~16us ，步距 2ns	0~3000us ，步距 8ns
	掃查類型	線掃、扇掃、 TFM	可支持 TOFD 檢測
脈沖發生器		PA	UT
	脈沖形狀	雙極性方波脈沖	負方波脈沖
	脈沖電壓	最大 +-100V	100~400V ， 10V 步距
	脈沖寬度	32~1000ns	32~1000ns ，步距 8ns
	脈沖上升下降時間	不大于 10ns	不大于 10ns
	輸出阻抗	不大于 50 歐姆	不大于 50 歐姆
	重復發射頻率	最高 10kHz	最高 4kHz
接收器		PA	UT
	增益范圍	0~80dB ， 0.1dB Step	0~110dB ， 0.1dB Step
	系統帶寬	0.5~15MHz(-3dB)	0.5~20MHz(-3dB)
	垂直線性誤差	± 2%	± 2%
	放大器精度（ dB ）	20dB 內 +-1dB	20dB 內 +-1dB
	動態范圍（ dB ）	70	100
數據采集及處理		PA	UT
	采樣率	最高等效至 125MHz	最高等效至 250MHz
	采樣點數	4096 點	16384
	平均次數	無	無、 2 、 4 、 8 、 16 、 32 、64 、 128
	檢波	正半波、負半波、全波、射頻	正半波、負半波、全波、射頻
	濾波頻帶	8 種濾波頻帶可選	8 種濾波頻帶可選




5 基本配置

»     相控陣超聲檢測儀 1 臺
»     充電電池 1 塊
»     適配器 1 個
»     說明書 1 份


6 選購件

»     相控陣探頭 5L16-0.6x10
»     相控陣探頭 5L64-0.6x10
»     相控陣探頭 2.5L16-1.0x10
»     相控陣探頭 10L16-0.3x5
»     楔塊 Sxx-N0L
»     楔塊 Sxx-N55S
»     楔塊 Sxx-N60L
»     直探頭 \2.5MHz\ φ 20\Lemo00 插頭
»     斜探頭 \5MHZ\8 × 9\K2\Lemo00 插頭
