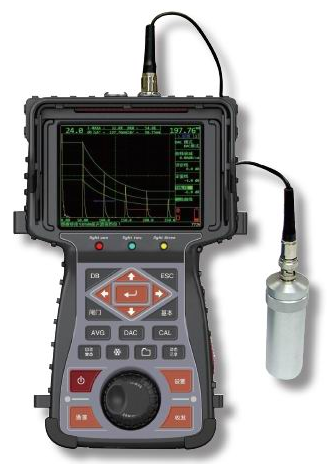

l  采用高亮彩色 VGA （ 640x480 ） TFT 液晶顯示屏
屏幕分辨率更高，圖形更細膩，信息更豐富
l  支持灰度 B 掃描顯示
可顯示灰度 B 掃描，一個屏幕顯示豐富信息量，可用于簡單 TOFD 應用。
l  豐富的測量功能
兩個完全獨立的測量閘門，可以測量每個閘門的聲程、深度、投影、當量等參數，還能測量兩閘門之差
l  豐富的波形凍結功能
波形凍結功能包括峰值顯示、波形比較、波形包絡等功能，還具有定時釋放能力，大大方便用戶操作。
l  包括四個國內主要探傷標準
可直接通過選取標準、試塊、探傷等級自動設置 DAC 曲線的三線偏移量
l  兩點校準和斜探頭 K 值校準功能
l  多種配色方案可選，亮度可調，滿足不同環境需要
l  中文、英文、西班牙文支持




l  靈敏度余量   大于等于 62dB





1.1.1  標準配置

表1.1 標準配置清單

名   稱	數   量
主機	1臺
鋰電池	1組
外置充電器 （電源適配器3A/9V）	1 只
LEMO -Q9探頭連接電纜（Q9-Q9探頭連接電纜）	1條
LEMO -Q6探頭連接電纜（Q9-Q6探頭連接電纜）	1條
產品包裝箱	1個
頸掛式配帶	1條
腕帶	1條
遮光罩	1個
使用說明書	1本
直探頭	φ20   2.5MHz一支
斜探頭	8×9K2  5MHz一支
耦合劑	1瓶

1.1.2  可選件

表1.2 可選件清單

名   稱	數   量
USB通訊電纜Host	1條
USB通訊電纜Device	1條
鋰電池	1組
PC端通訊軟件	1套
打印機	1臺
標準回波探頭	1支
標準試塊	任選

1.2  儀器技術參數及性能特點

1.1.1  主要技術參數

表1.3主要技術參數

名   稱	技術參數
掃描范圍（ mm ）	零界面入射~ 10000
增益范圍（ dB ）	0 ~ 1 1 0
顯示延遲（ μs ）	- 20   ~ + 3400
探頭延遲（ μs ）	-1.000 ~ 750.000
聲速（ m/s ）	600 ~   9999

1.2.2  使用環境

溫度：-10~50℃
濕度：20%～90%RH

1.2.3  電源

聚合物電池2×3.7V 5000mAh
電池工作時間（h）： 不低于8
電池快充時間（h）： 不超過8
電源適配器
適配器輸入： 100-240～50/60Hz
適配器輸出： 9V DC/3 A～4A

1.2.4  外型尺寸和重量

外型尺寸：約300mm×180 mm×58 mm
重量：約1.6Kg

1.2.5  性能特點

顯示
u  5.7英寸，VGA彩色TFT液晶顯示屏；
u  可同時顯示A掃描和B掃描波形；
u  可同時顯示5個不同的測量值；
u  具有豐富實用的波形凍結、峰值、比較、包絡功能；
u  多種配色方案可選，亮度可調，滿足不同環境需要；
u  中文、英文、西文語言選擇；
發射
u  帶有調節選項的高性能方波脈沖發生器；
u  脈沖幅度（ V ）：1 00 - 400 ， 10V步距可調；
u  脈沖寬度（ ns ）：75、 100 -500，50ns步距可調；
u  阻抗匹配（Ω）：5 0 、 1 0 0 、 200 、 500 可調；
u  發射重復頻率 (Hz) ： 10 ～ 1000 ；
u  工作方式：單探頭、雙探頭、透射。
接收
u  采樣速率： 80MHz ；
u  檢波方式：正半波、負半波、全波、射頻；
u  增益 110dB ；
u  增益步距：  0.1 、 0.2 、 0.5 、 1.0 、 2.0 、 6.0 、 12 .0 dB ；
u  自動增益；
閘門
u  兩個獨立的測量閘門；
u  可進行雙閘門操作和測量；
u  豐富的閘門測量和報警功能；
報警
u  可設置的多種報警模式的聲、光報警；
u  閘門進波、失波報警；
數據存儲
u  具有探傷參數存儲、復制、調出功能；可存儲30個通道；
u  可為通道增加注釋以方便識別通道；
u  具有A掃和B掃的波形存儲、回放功能，可存儲1000幅；
u  可集中編輯參數并與波形同時顯示；
探傷功能
u  標準動態DAC曲線；
u  兩個獨立閘門豐富的測量功能；
u  峰值檢測：實時檢索缺陷最高波，標定缺陷最大值；
u  缺陷定位：水平位置，深度位置，聲程；
u  缺陷定量： DAC SL定量方式；
u  兩點校準及斜探頭校準功能；
u  具有線性抑制功能，最大抑制為屏高的 80% ；
通訊
u  可通過USB與計算機通訊，可將參數、波形、屏幕及文件信息上傳至計算機；
接口
u  USB   OTG 端口；
u  RS232 ；
u  電源適配器接口。
其他
u  具有系統參數的加鎖 / 解鎖功能；
u  實時時鐘。

1.3  性能指標

項      目	指      標
產品信息
產品重量（kg）	約1.6
產品外型尺寸（mm）	30 0× 18 0× 5 8（不帶遮光罩）
工作溫度（℃）	-1 0 ～+50
存儲溫度（℃）	-2 0 ～+60
語言	英語、中文
探頭連接	LEMO 或BNC
電池容量（mAh）	聚合物電池2×3.7V  5000mAh
電池工作時間（ h ）	不低于8
充電時間（ h ）	不超過8
電源適配器	輸入100-240～50/60Hz 輸出9V DC/3 A～4A
顯示屏	彩色透射式TFT，640x480
基本
測量單位	mm 、 inch 、 m s
掃描范圍（ mm ）	零界面入射 ～ 9999
聲速調節（ m/s ）	600～9999
探頭延遲（ m s ）	-1.000～750.000
顯示延遲（ m s ）	-20～ +340 0
工作方式	單探頭、雙探頭、透射
波形顯示方式	A掃描顯示、灰度B掃描顯示、AB掃描同時顯示
脈沖發生器
脈沖形式	方波
發射電源（V）	1 00 - 400 ，10V步距可調
發射脈寬（ns）	75、 100 -500，50ns步距可調
探頭阻尼( Ω )	50、100、200、500
發射重復頻率(Hz)	10～1000
接收器
增益（dB）	0～110
總帶寬（MHz）	0.5~15
檢波方式	正半波、負半波、全波、射頻
垂直線性誤差	±2%
放大器精度（dB）	± 1
抑制（ % ）	屏高的 0 ～ 80
采樣速率（MHz）	80
發射串擾抑制（ dB ）	≥ 80
發射脈沖后盲區（ μs ）	≤ 10 (與發射有關)
動態范圍（ dB ）	≥40
瞬時分辨力（ dB ）	≥32
水平 線性誤差	不大于全屏寬度的± 0. 2 %
靈敏度余量	≥62dB
測量及其他
測量閘門	2個獨立測量閘門
檢測方式	邊沿、峰值
閘門測量	回波的幅值、聲程、深度、投影等
凍結	凍結方式有：全凍結、峰值、比較、包絡等方式
DAC缺陷定量	根據缺陷回波和DAC 曲線對缺陷進行評估
閘門邏輯	關、測量、進波報警、失波報警
閘門報警	關、即時、保持.2s、保持.5s、保持1s、保持2s、鎖存
報警蜂鳴	關、開
數據管理，通信及打印
數據存儲	30個探傷參數通道記錄
	1000幅波形圖 （包括980幅A掃描波形和20幅B掃描波形）
數據管理	實現對通道、波形的存儲、查看、回放操作
通信	通過USB接口與PC機通信
輸出接口
USB OTG接口	USB2.0 Device  與PC機通訊接口
微型RS232接口
電源適配接口

1.3  相關國家標準和行業標準

本儀器及本說明書涉及到的超聲波探傷國家標準和行業標準有：
u  GB/T 12604.1-2005 無損檢測 術語 超聲檢測
u  JB/T 10061-1999  A型脈沖反射式超聲探傷儀通用技術條件
u  JJG 746-2004 超聲探傷儀檢定規程
u  GB/T 11345-1989鋼焊縫手工超聲波探傷方法和探傷結果分級
u  JB/T 4730.3-2005 承壓設備無損檢測 第3部分：超聲檢測
u  JG/T 203-2007鋼結構超聲波探傷及質量分級法，代替JG/T 3034-1996
u  SY/T 4109-2005 石油天然氣鋼制管道無損檢測，代替SY/T 0443-1998，SY/T 0444-1998，SY/T 4056-1993，SY/T 4065-1993
